[空调维修技巧]空调器电脑板的检测方法与维修技巧

2017-12-01 09:50:59      点击:

空调微电脑控制系统是空调器的神经中枢,一旦出现故障,整台空调器将处于瘫痪状态,造成不制冷或制冷效果差的故障现象,能否准确快速维修空调电脑板是空调维修员的重要技能之一。本文首先从维修角度介绍家用空调电脑板的工作原理,然后重点阐述各部分电路造成的故障现象与检测方法,最后从电脑板的维修流程说明整机检修方法,并通过实例分析加深理解。

当空调出现电脑版故障,必须要对其维修使之恢复正常。但是,由于微电脑控制系统技术含量非常高,它涉及到单片机技术、电子控制技术、传感技术、光电转换技术等,对于在校制冷专业学生和一般制冷从业人员来说,普遍认为修理电脑板很难,遇到故障总感觉无从下手。下面从维修角度介绍空调电脑板的工作原理及其检测与维修技巧。


一、空调电脑板原理

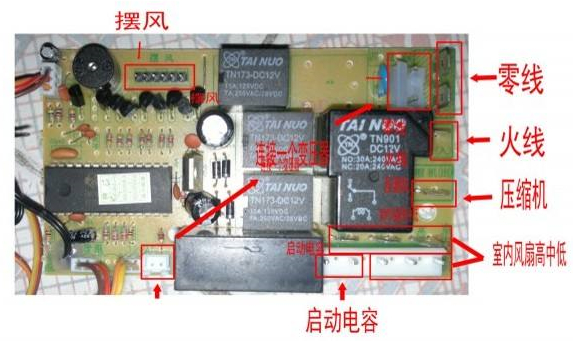

电脑控制系统虽然复杂,但纵观各厂家电脑板,无一例外都是由微处理器(CPU)、检测电路(热敏电阻)、接收电路(接收头)、受控电路(继电器)、显示电路(发光管)等组成。工作原理是CPU根据操作指令和对环境温度及机内工作状态的检测判断,发出控制指令,使各有关电路、压缩机、风机等按照预先设计的程序进行工作,同时将各种工作状态通过显示器显示出来。


二、空调电脑板各部分电路的作用及检修技巧

(一)电源电路

交流电压220V经保险管、压敏电阻、变压器、桥式整流、三端稳压集成(7812、7805)、滤波电容组成,如图3所示。它的作用是给CPU和继电器提供+5V和+12V的直流电压。电源电路造成的故障现象是指示灯不亮,整机不工作。
检修方法:
电源电路故障特征是保险管完好无损和一开机就烧保险管。对于前者故障,可用万用表交流挡测量变压器初级及次级是否有220V和13V电压,若有,再用万用表直流挡测量7812与7805是否有+12V和+5V电压,这样即可区分故障部位。对于后者,说明电路存在短路,应用万用表欧姆挡进行阻值检测,以判断电路的短路部位。同时,还可采用分割法来检查,如可通过断开变压器初级绕组,通电试机,如果还烧保险管,说明烧保险管是由于压敏电阻或瓷片电容存在短路,否则,是由于变压器或整流管等有短路现象。


(二)感温电路
它是通过热敏电阻将环境温度、空调器蒸发器温度等温度的变化转化成一定数值电信号传给CPU,使空调器按人设定的状态运行,创造一个舒适的空间环境。感温电路的核心元件是热敏电阻,热敏电阻的故障主要是阻值变大或变小,造成CPU误动作,出现不停机或不运转,制冷异常的故障现象。
检修方法:
热敏电阻是一个负温度系数的热敏电阻,即温度越高,电阻越小,温度越低,电阻越大,250C时阻值约为15KΩ左右(因机型而异)。因而,可用万用表欧姆挡测量其电阻值进行判断好坏,如果所测量的电阻值为无穷大或很小,说明热敏电阻已损坏。

(三)继电器电路
继电器电路是将CPU发出的指令转化成控制压缩机、风机、四通阀等强电元器件的开、停的电路。它一般由集成功率驱动模块、继电器及相关元件组成,如图4所示。该电路故障多为集成功率驱动模块损坏、继电器线圈烧坏、触点粘连等,从而造成空调器不制冷或制冷异常。
检修方法:
首先区分是集成功率驱动模块损坏或继电器损坏,如果开机按遥控器后,蜂鸣器有响声,但整机无工作,一般是集成功率驱动模块损坏;如果开机后,只是部分功能不正常,就有可能是继电器损坏,此时可继续通过听继电器是否吸合声,来判断继电器是线圈烧坏或是触点粘连,继电器线圈烧坏时没有吸合声。继电器还可用万用表欧姆挡判断好坏,断开电源,先测量线圈电阻值,正常的电阻值有几百欧姆,若无穷大或为零,说明继电器损坏;然后测量触点,如果电阻值为零则表明触点粘连。

(四)接收电路
出的控制信号变成CPU能识别的信号传给CPU,使CPU按人的指令控制各种部件的运转。红外接收器是接收电路核心部件,内部为一个光敏三极管,外部一般是三脚,分别为供电极、接地极和信号极。接收电路故障现象是:手动开机正常,按遥控器时,整机无反应,蜂鸣器没有响声。
检修方法:
通电开机,用万用表直流挡测量接收头供电端及信号端对地电压,正常值应为供电极+5V电压,信号极电压为+2.5V。否则不正常。常见故障有接收头损坏或电容击穿。

(五)复位电路
波动或外界电磁波的干拢,CPU会出现死机现象。复位电路是在电源接通或异常时使CPU芯片复位并正常工作。一般是低电平复位,高电平时为正常工件状态。此电路造成的故障现象:指示灯亮,按遥控器蜂鸣器没有响声,整机无工作。
检修方法:
复位电压是延迟上升的电压,可用万用表直流电压档进行观察,如果观察不清楚,还可用示波器检测,用示波器检测时可以有一条基线在抖动,然后变为高电平,这就是复位电压的启动过程。如果没有看到基线的抖动,则说明复位电路有故障。

(六)晶振电路
它是给芯片CPU一个基准工作时钟信号,使芯片CPU正常工作。晶振电路出现故障时,整机将不工作。检修方法:通电开机,正常时用万用表测量石英晶振管的两脚电压为+2.2V左右。若小于1.5V,则为电路停振。别处,还可通过拆下石英晶振管,用万用表欧姆挡进行判断,良好的石英晶振管,用万用表测量应是开路的。如果发现短路,则表示晶体已损坏。对于开路性故障(断线或震裂),用万用表是无法判断的,这时可用替代法检查。

(七)CPU
CPU是整个控制电路的指挥中心,它是把接收到的各种指令和检测到的数据进行判别后发出相应的指令性计划,以控制各电路及设备工作,并输出显示信号。CPU 损坏则整机不工作。
检修方法:因为CPU正常工作的必要条件为:电源电压+5V、复位电压、时钟脉冲信号,这三个条件缺一不可,否则CPU就不能正常工作。所以,可用万用表检测其工作条件的电压,若电压值正常,整机不工作,即可判断CPU芯片损坏。

(八)显示电路
显示电路一般有发光管、荧光管显示,由系统控制电路驱动,以显示系统的各种工作状态。此电路一般不会出现故障。

三、空调电脑板的检修流程

在实际维修空调电脑板的故障时,应本着先易后难的原则,先查电源电路和复位电路,然后更换晶振,再是检查摇控接收电路,最后才考滤更换CPU。因为CPU管脚多更换最难且价格高,更重要的是CPU损坏机率相当低,因此不要轻易更换微电脑控制电路中的CPU。


四、空调微电脑控制电路的实例分析

故障一:长虹KFR-25GW/H空调上电无反应
分析与检修:(1)观察室内机工作指示灯不亮,用万用表检查电源插座有220V,电源正常。(2)拆开室内机外壳,检查室内机印制板上的保险丝,发现保险丝已经熔断。此时不能立即更换新保险,应查明原因才能更换。(3)进一步用万用表欧姆档测量电源变压器初级电阻,实测为0Ω,保险丝熔断是由于电路短路引起。(4)仔细观察变压器没有发现烧毁痕迹,于是怀疑压敏电阻损坏,拆下压敏电阻用万用表欧姆档测量,果然不出所料确实短路了。(5)用相同型号的压敏电阻相同参数保险管的换上,空调器工作正常。如果手头上没有相同型号的压敏电阻,应急的方法是可暂时不用安装压敏电阻通电试机。

故障二:海尔KFR-35型空调整机不运转
分析与检修:(1)按下应急开关SW,空调器也不运转。怀疑电源电路有故障。(2)用万用表检查+5V电压正常,再检查复位电路,开机瞬间为低电平,后变为+5V高电平,也正常。(3)怀疑CPU损坏,但手头上没有相同的微电脑(CMC95C-0057),即使购买价格也昂贵。本着先易后难的做法,用代换方法更换石英晶振,开机空调器工作正常。
