压力测试法在空调充氟中的应用及重要性

2020-05-20 21:47:43      点击:

空调在使用中常常会出现漏氟现象,在检修中经焊接补漏后要达到正常制冷或制热,则需重新充注氟利昂。笔者经大量维修实践,摸索出一套行之有效的测定氟利昂充注量的方法,那就是压力测试法。

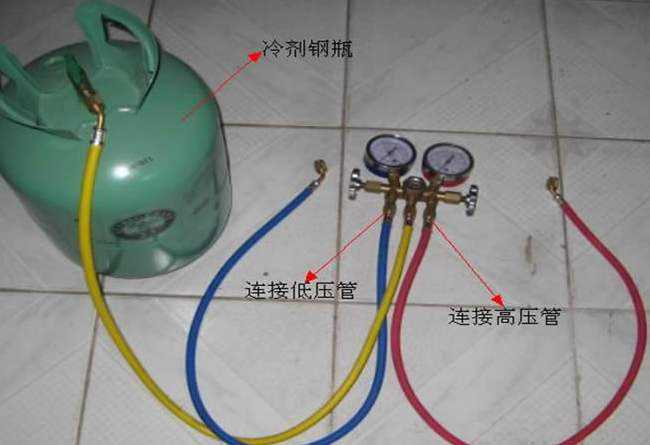

济南空调充氟

平衡压力、高压压力和低压压力作为空调充氟的重要参数,三个压力是制冷剂R22在空调管路中循环在不同位置所对应的压力,由于R22是在气液之间循环变化的,伴随着吸热和放热,所以外界环境的温度对其有明显的影响,一般情况下,环境温度高,压力值变大,环境温度低,压力值变小。

平衡压力是指压缩机不工作时,高低压平衡时的压力;高压压力是指排气压力或冷凝压力;低压压力是指吸气压力或蒸发压力。三个压力的测量都是在室外机气阀的工艺口上,制冷运转时为低压压力,制热运转时为高压压力,不工作时为平衡压力。制冷学的蒸发是指沸腾,因此蒸发温度就是沸点,冷凝是指一定压力下的R22在饱和状态气变液的过程,所以冷凝温度也是沸点。R22在不同压力下对应不同的沸点,如表所示为R22的蒸发压力和蒸发温度的一一对应关系。制冷学空调制冷设计的工况条件是:室外环温35℃,室内温度27度,蒸发温度+5℃,蒸发压力0.48MPa。所以空调标准制冷低压力为0.48MPa。

空调制冷管路设计相对压力(表压力)制冷状态下低压压力是平衡压力的一半。所以平衡压力为0.96MPa。为达到理想的散热效果,制冷设计采用空气冷凝时,冷凝标准温差选取15℃,所以在室外35℃条件下冷凝温度为50℃,50℃对应的压力值为1.83Mpa,所以空调高压压力为1.83MPa。制冷学的压力是指物理学的压强,压强的单位还有“kg/cm2”,这就是我们所说的“公斤压力”。1kg/cm2=0.098 MPa≈0.1 MPa.所以三个压力大小又是“4.8公斤”,“9.6公斤”,“18.3公斤”。由于空调工作环境通常满足不了工况条件,以及受湿度的影响,所以夏季制冷状态下三个压力值大约为:低压压力,0.5 MPa或5公斤;高压压力,1.8 MPa或18公斤;平衡压力,1 MPa或10公斤。空调在冬季制热环境,和制冷工况相差太大,外环境温度又低,所以三个压力会有较大的变化,以空调使用环境下限温度5℃作为研究分析的参考。为达到理想的蒸发吸热效果,制冷设计空气作为载冷物质时,蒸发标准温差选取10℃,所以蒸发温度应为-5℃,对应压力为0.32 MPa。S0由于室外机环境为5℃,其最佳蒸发温度为-5℃,而外机盘管化霜一般在-6℃左右,所以冬季越冷制热效果越差,为了最大限度在低温下吸收热量,通过制热辅助毛细管降低蒸发压力,从而降低蒸发温度,因此,制冷状态下的低压不再是平衡压力的一般了,而是偏小一点。所以制热平衡压力大约0.7MPa。空调制热时室内为冷凝器,冷凝温度受风速和室内温度的影响,空调设计低于28℃防冷风吹出保护,高于56℃过热保护或降频,所以室内最佳的冷凝温度选取设计值也是50℃,对应的压力1.83 MPa.所以空调制热三个压力大约为:低压压力,0.32 MPa或3.2公斤。高压压力,1.8 MPa或18公斤.平衡压力,0.7 MPa或7公斤。

从以上分析看出,空调低压和平衡压随环境温度变化而变化较大,但高压基本不变,在实际操作过程中,以上压力值可作为参考,作为维修调试的重要依据。

蒸发温度℃
-10 -5 0 5 10
蒸发压力MPa
0.26 0.32 0.40 0.48 0.58
冷凝温度℃
45 50 55 56 60
冷凝压力MPa
1.62 1.83 2.06 2.13 2.31

空调充氟延伸:

夏天制冷充氟没什么,主要是冬天制热加氟,尤其室外零下20多度。同品牌的空调升压速度不一样,比如格力,美的空调升压比较慢。TCL升压快,要是凭经验,电流电压,我认为浪费时间,我给大家推荐冬天制热充氟买个25公斤的数字钩秤,按照空调外机铭牌的充氟量加氟,不用观察,既节省时间又准确。加上,数字钩秤体积小,分量轻,携带非常方便。
